1. ПРОИЗВОДСТВЕННАЯ ПРОГРАММА ПЛАНИРОВАНИЯ РАБОТ
ЭЛЕКТРОМОНТАЖНОГО ПОДРАЗДЕЛЕНИЯ
1.1 Маршрутная карта планирования работ электромонтажного подразделения
Таблица 1.1 - Маршрутная карта планирования работ электромонтажного подразделения
(Радиальная схема)
| Содержание работ | Кол-во объек- тов |
Данные на один объект (шт,м, ед.) |
Разряд работ |
Профес- сия |
Норма времени на единицу работ, н/ч |
Темк. эл.монт. работ III разряд, н/ч |
Темк. эл.монт. работ IV разряд, н/ч |
Темк. Прочих работ III разряд н/ч |
Темк. общая, н/ч |
Применя- емое оборудо- вание |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. МОНТАЖ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ | |||||||||||
| 1.1 | Устройство фундамента из стоек, устанавливаемых в пробуренные котлованы: | 20 | 2 | 3 | Электро- монтаж- ник |
3,0 | 120 | - | - | 120 | Лом, лопата, вибро- трамбо- вочный аппарат |
| - выверка котлованов | |||||||||||
| - подъем и установка стоек в котлованы | |||||||||||
| - выверка стоек | |||||||||||
| - засыпка котлованов с послойным трамбованием грунта | |||||||||||
| 1.2 | Распаковка шкафа: | 20 | 2 | 3 | Электро- монтаж- ник |
0,5 | 20 | - | - | 20 | Набор монтаж- ника |
| - распаковка | |||||||||||
| - осмотр | |||||||||||
| - уборка упаковочного материала | |||||||||||
| 1.3 | Установка шкафа: | ||||||||||
| - подъем и установка шкафа на фундамент | 20 | 2 | 3 | Прочие рабочие |
2,85 | - | - | 114 | 114 | Тельфер | |
| - выверка шкафа; - крепление шкафа на фундаменте |
20 | 2 | 4 | Электро- монтаж- ник |
1,0 | - | 40 | - | 40 | Набор монтаж- ника |
|
| 1.4 | Установка трансформатора: | ||||||||||
| - осмотр и протирка трансформатора | 20 | 2 | 3 | Электро- монтаж- ник |
0,20 | 8 | - | - | 8 | Набор монтаж- ника |
|
| - установка трансформатора на подкладки с креплением катков | 20 | 2 | 3 | Прочие рабочие |
0,45 | - | - | 18 | 18 | Тельфер | |
| - установка трансформатора на направляющие и закатка в шкаф | 20 | 2 | 3 | Электро- монтаж- ник |
1,2 | 48 | - | - | 48 | Набор монтаж- ника |
|
| - закрепление трансформатора в шкафу | 20 | 2 | 4 | Электро- монтаж- ник |
2,95 | - | 118 | - | 118 | Дрель | |
| 1.5 | Монтаж электрической части: | 20 | 2 | 4 | Электро- монтаж- ник |
4,7 | - | 94 | - | 94 | Набор монтаж- ника |
| - установка проходных изоляторов | |||||||||||
| - ошиновка оборудования | |||||||||||
| - установка предохранителей | |||||||||||
| - нанесение надписей | |||||||||||
| 1.6 | Регулировка оборудования: | 20 | 2 | 4 | Электро- монтаж- ник |
2,2 | - | 44 | - | 44 | Набор монтаж- ника |
| - регулировка приводов, контактов, блокирующих устройств | |||||||||||
| 2. МОНТАЖ МАГИСТРАЛЬНОГО ШИНОПРОВОДА | |||||||||||
| 2.1 | Осмотр шинопровода | 20 | 105 | 3 | Электро- монтаж- ник |
0,002 | 4,2 | - | - | 4,2 | Набор монтаж- ника |
| 2.2 | Установка конструкций: | 20 | 1 | 3 | Электро- монтаж- ник |
2,22 | 44,4 | - | - | 44,4 | Набор монтаж- ника |
| - разметка мест установки | |||||||||||
| - установка опорных конструкций с изоляторами | |||||||||||
| - крепление | |||||||||||
| - придерживание при сварке. | |||||||||||
| 2.3 | Сварка конструкции | 20 | 1 | 4 | Электро- сварщик |
1,32 | - | - | 26,4 | 26,4 | Сварочный аппарат |
| 2.4 | Прокладка шинопровода: | 20 | 105 | 4 | Электро- монтаж- ник |
0,12 | - | 252 | - | 252 | Набор монтаж- ника |
| - раскатка, правка и натяжка шин | |||||||||||
| - прокладка шин по изоляторам, крепление в шинодержателе на конечных конструкциях | |||||||||||
| - опознавательное окрашивание шинопровода; | |||||||||||
| 3. МОНТАЖ РАСПРЕДЕЛИТЕЛЬНОГО ШИНОПРОВОДА | |||||||||||
| 3.1 | Осмотр шинопровода | 20 | 48 | 3 | Электро- монтаж- ник |
0,002 | 1,92 | - | - | 1,92 | Набор монтаж- ника |
| 3.2 | Прокладка распределительного шинопровода: | 20 | 48 | 4 | Электро- монтаж- ник |
0,02 | - | 19,2 | - | 19,2 | Набор монтаж- ника |
| - прокладка шинопровода | |||||||||||
| - выверка шинопровода по осям и крепление к конструкциям | |||||||||||
| 3.3 | Установка коробок: | 20 | 1 | 3 | Электро- монтаж- ник |
1,44 | 28,8 | - | - | 28,8 | Набор монтаж- ника |
| - снятие крышки | |||||||||||
| - установка коробок | |||||||||||
| - установка и крепление крышек | |||||||||||
| - подготовка контактных поверхностей к соединению | |||||||||||
| - присоединение переходных контактов к распределительным шинам. | |||||||||||
| 3.4 | Установка торцевых заглушек: | 20 | 1 | 3 | Электро- монтаж- ник |
1,04 | 20,8 | - | - | 20,8 | Набор монтаж- ника |
| - установка | |||||||||||
| - крепление | |||||||||||
| 3.5 | Соединение распределительного шинопровода: | 20 | 48 | 4 | Электро- монтаж- ник |
0,011 | - | 10,56 | - | 10,56 | Набор монтаж- ника |
| - подготовка контактных поверхностей для соединения; | |||||||||||
| - установка крышек в местах соединения шинопровода. | |||||||||||
| 4. МОНТАЖ ЗАЗЕМЛЕНИЯ | |||||||||||
| 4.1 | Разметка контура заземления | 20 | 1 | 3 | Электро- монтаж- ник |
0,71 | 14,2 | - | - | 14,2 | Набор монтаж- ника |
| 4.2 | Вбивание электродов в грунт | ||||||||||
| 4.3 | Замер сопротивления контура заземления | 20 | 1 | 4 | Электро- монтаж- ник |
0,3 | - | 6 | - | 6 | Тестер |
| 5. МОНТАЖ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ | |||||||||||
| 5.1 | Распаковка аппаратов: | 20 | 60 | 3 | Электро- монтаж- ник |
0,31 | 372 | - | - | 372 | Набор монтаж- ника |
| - распаковка | |||||||||||
| - осмотр оборудования | |||||||||||
| - уборка упаковочного материала | |||||||||||
| 5.2 | Установка аппаратов: | 20 | 60 | 4 | Электро- монтаж- ник |
0,58 | - | 696 | - | 696 | Тельфер |
| - установка аппаратов | |||||||||||
| - выверка и крепление | |||||||||||
| 6. ИСПЫТАНИЕ КОНДЕНСАТОРНЫХ УСТАНОВОК | |||||||||||
| 6.1 | Осмотр и состояние изоляции конденсаторов | 20 | 1 | 4 | Электро- монтаж- ник |
0,36 | - | 7,2 | - | 7,2 | Набор монтаж- ника |
| 6.2 | Измерение сопротивления изоляции | 20 | 1 | 4 | Электро- монтаж- ник |
0,20 | - | 4 | - | 4 | Тестер |
| 6.3 | Измерение емкости | 20 | 1 | 4 | Электро- монтаж- ник |
0,28 | - | 5,6 | - | 5,6 | Тестер |
| 6.4 | Измерение тангенса угла диэлектрических потерь | 20 | 1 | 4 | Электро- монтаж- ник |
0,15 | - | 3 | - | 3 | Тестер |
| 6.5 | Испытание повышенным напряжением частоты | 20 | 1 | 4 | Электро- монтаж- ник |
0,37 | - | 7,4 | - | 7,4 | Тестер |
| 7. ПОДГОТОВИТЕЛЬНЫЙ ЭТАП МОНТАЖА ОСВЕТИТЕЛЬНОЙ СЕТИ | |||||||||||
| 7.1 | Подготовительный этап монтажа осветительной сети: | ||||||||||
| - составление монтажной схемы - разметка |
20 | 1 | 4 | Электро- монтаж- ник |
0,35 | - | 7 | - | 7 | Набор монтаж- ника |
|
| - сверление отверстий для прохода проводов; - сверление отверстий под соединительные коробки; - сверление отверстий под гнезда выключателей |
20 | 1 | 3 | Электро- монтаж- ник |
1,39 | 27,8 | - | - | 27,8 | Дрель | |
| 8. МОНТАЖ ТРОСОВЫХ ПРОВОДОК | |||||||||||
| 8.1 | Установка конструкций: | ||||||||||
| - разметка мест установки; - установка и крепление концевых и промежуточных конструкций |
20 | 1 | 3 | Электро- монтаж- ник |
0,96 | 19,2 | - | - | 19,2 | Набор монтаж- ника |
|
| - придерживание конструкций при креплении пристрелкой | 20 | 1 | 3 | Электро- монтаж- ник |
0,60 | 12 | - | - | 12 | Пистолет монтажный | |
| 8.2 | Прокладка тросовых проводок: | 20 | 120 | 3 | Электро- монтаж- ник |
0,105 | 252 | - | - | 252 | Набор монтаж- ника |
| - раскатка | |||||||||||
| - крепление тросов к конструкциям | |||||||||||
| - натягивание, регулирование и окончательное крепление тросов | |||||||||||
| 9. МОНТАЖ ОСВЕТИТЕЛЬНОЙ СЕТИ | |||||||||||
| 9.1 | Монтаж осветительной сети: | 20 | 115 | 4 | Электро- монтаж- ник |
0,035 | - | 80,5 | - | 80,5 | Набор монтаж- ника |
| - затягивание стальной проволоки в трубы с их частичной прочисткой | |||||||||||
| - разматывание комплектов проводов из бухт и прокладка их с помощью стальной проволоки | |||||||||||
| - надевание изоляционных трубок на выходе проводов | |||||||||||
| - отмеривание, образка и выравнивание проводов на месте монтажа | |||||||||||
| - определение фазовых и нулевых проводов | |||||||||||
| - сборка жил проводов в узлы в местах их разветвления | |||||||||||
| 9.2 | Прозвонка жил проводов: | ||||||||||
| - снятие изоляции с концов жил | 20 | 1 | 4 | Электро- монтаж- ник |
0,10 | - | 2 | - | 2 | Набор монтаж- ника |
|
| - прозвонка жил | 20 | 1 | 4 | Электро- монтаж- ник |
0,10 | - | 2 | - | 2 | Мульти- метр |
|
| - сборка жил в узлы по схеме | 20 | 1 | 4 | Электро- монтаж- ник |
0,10 | - | 2 | - | 2 | Набор монтаж- ника |
|
| 9.3 | Соединение жил проводов | 20 | 1 | 4 | Электро- монтаж- ник |
0,68 | - | 13,6 | - | 13,6 | Набор монтаж- ника |
| - соединение жил | |||||||||||
| - сварка соединений | |||||||||||
| - изолирование соединений | |||||||||||
| - установка крышек | |||||||||||
| 9.4 | Разметка и установка деталей крепления для светильников | 20 | 50 | 3 | Электро- монтаж- ник |
0,08 | 80 | - | - | 80 | Набор монтаж- ника |
| 9.5 | Монтаж кронштейнов со светильниками при установке ламп: | 20 | 50 | 3 | Электро- монтаж- ник |
0,24 | 240 | - | - | 240 | Набор монтаж- ника |
| - затягивание проводов в кронштейны (крюки) | |||||||||||
| - заземление кронштейнов | |||||||||||
| - установка светильников на кронштейны и их подключение | |||||||||||
| - затягивание проводов в каналы опор | |||||||||||
| - установка кронштейнов на опоры с креплением болтами. | |||||||||||
| 9.6 | Присоединение светильников к сети: | 20 | 50 | 3 | Электро- монтаж- ник |
0,15 | 150 | - | - | 150 | Набор монтаж- ника |
| - открывание крышек в нишах опор | |||||||||||
| - присоединение проводов светильников к сети клеммными зажимами | |||||||||||
| - закрывание крышек в нишах опор | |||||||||||
| 10. КОНТРОЛЬ КАЧЕСТВА МОНТАЖА | |||||||||||
| 10.1 | Контроль качества монтажа | 20 | 1 | 4 | Электро- монтаж- ник |
0,38 | - | 7,6 | - | 7,6 | Тестер |
| ИТОГО | 1492,3 | 1421,7 | 158,4 | 3072,4 | |||||||
1.2. Сетевой график планирования работ
Сетевой график — это динамическая модель производственного процесса, отражающая технологическую зависимость и
последовательность выполнения комплекса работ, увязывающая их свершение во времени с учётом затрат ресурсов и стоимости работ с
выделением при этом узких (критических) мест.
К основным элементам сетевого графика относятся:
1. Работа - отражает трудовой процесс, в котором участвуют люди, машины, механизмы, материальные ресурсы;
2. Событие - выражает факт окончания одной или нескольких непосредственно предшествующих (входящих в событие) работ, необходимых
для начала непосредственно следующих (выходящих из события) работ;
3. Путь - это любая последовательность работ в сетевом графике, при которой конечное событие каждой работы совпадает с начальным
событием последующей.

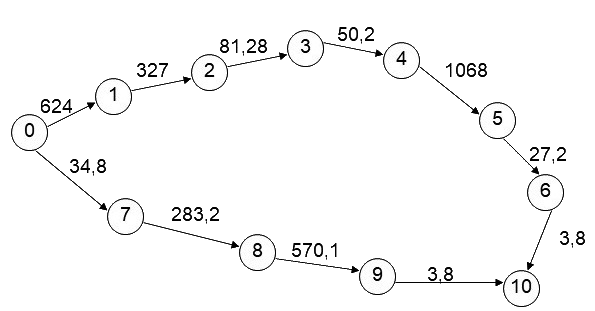

Рис. 1.1. График сетевого планирования работ технологического процесса
электромонтажного подразделения
